都说地质界太难混了,看完这个我信了

[复制链接]
发表于 2021-9-15 04:57:51 | 显示全部楼层 |阅读模式
地质素描是野外地质调查的重要记录,其目的在于,通过素描的手段,简明的表示一个地质现象和一些地质实体的空间变化及相互关系。
具备这一技能的地质人,就能够在野外地质调查的时候,用自己的铅笔和画板,记录下祖国的大好河山!

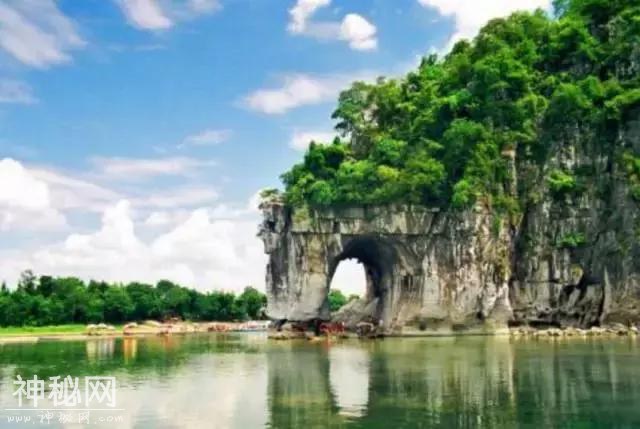

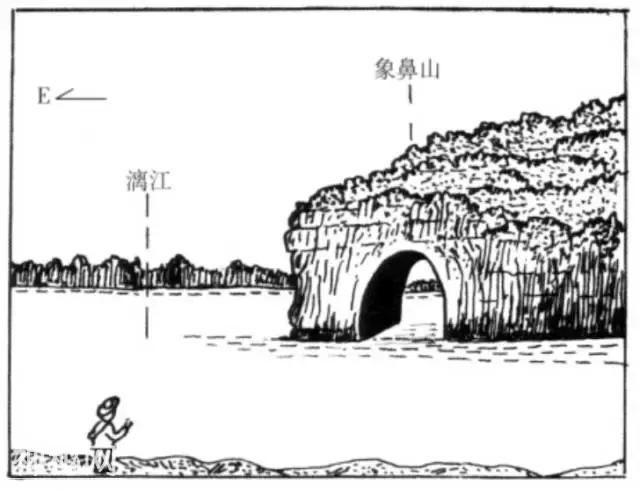

象鼻山


图片来自网络





广西桂林象鼻山(钟华邦)

广西桂林岩溶发育地区“山清、水秀、洞奇、石 美”,被誉为:“桂林山水甲天下”。
经地质考察:桂林漓江边的象鼻山是由古生代(距今3.6亿年前)沉积石灰岩层组成。山体海拔高程为 220m,高出水面约55m。象鼻山是岩溶作用形成的奇特地貌,山的东端由于岩溶作用形成的大洞,洞高12m、 宽9.5m、长17m,因洞似一轮明月浮在水上而得名“水月洞”。
象鼻山的形象栩栩如生,引人入胜,被人们看做桂林山水的代表,桂林城的象征。桂林市的城徽中心图案就是世界著名的象鼻山。

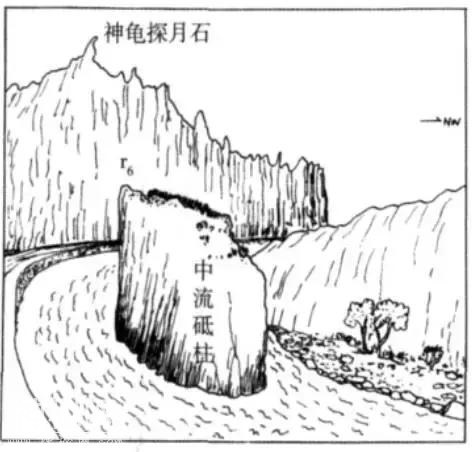

神龟探月石、中流砥柱石





图片来自网络





西藏尼洋河(钟华邦 )

西藏林芝地区尼洋河谷中,出露有喜山期花岗岩。花岗岩风化后在地貌上形成千姿百态的险峰、奇石。如 “神龟探月”石和“八大金刚”石等。

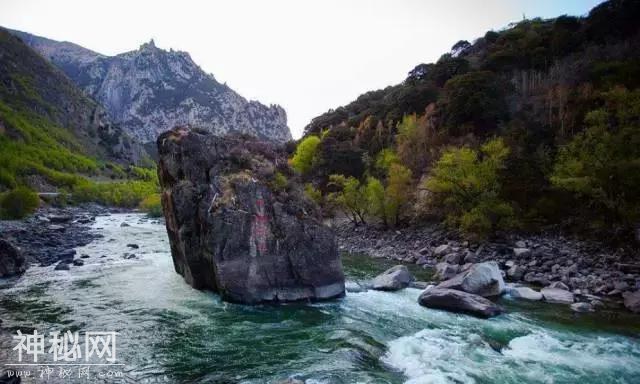

有趣的是,在峡谷河流中间突然出现一块花岗岩巨石,高约20余米。河水像万马奔腾在巨石两侧流过,形成一朵朵白色的浪花!而花岗岩巨石纹丝不动,是河中“中流紙柱”。
2002年,福建在河边援建了一座观景亭,从此,该亭子成了到林芝旅游必经的景点。
鸡公山“报晓峰”





图片来自网络

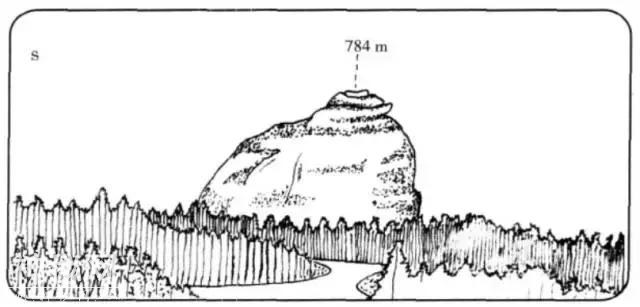

河南信阳鸡公山(钟华邦 )

河南信阳鸡公山是著名的风景名胜区。鸡公山由燕山期的花岗岩组成,“报晓峰”海拔高程为784米,鸡公山因花岗岩风化后似鸡而得名。燕山期花岗岩风化形态千变万化,形成各种各样的怪石奇峰。

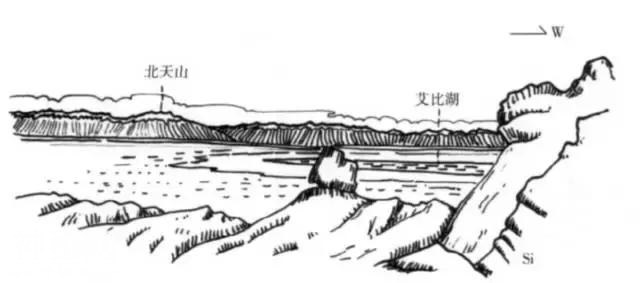

艾比湖





图片来自网络





新疆精河县(钟华邦 )

新疆艾比湖位于北天山与西准噶尔古生代硅质岩层组成的山岭之间。艾比湖水不排入海洋,属于典型的内流湖,又称为内陆湖(interior lake)。
有趣的是,站在西准噶尔古生代硅质岩层组成的山头上,不仅可以看到艾比湖,而且可以清晰地看到100公里以外远处的北天山,北天山上的白雪四季不化,形成一道美丽的自然景观。

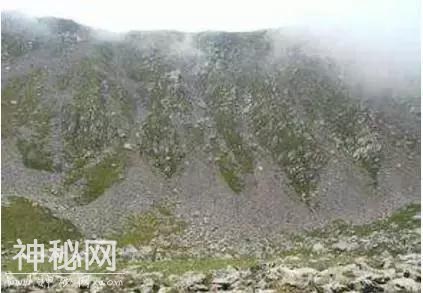

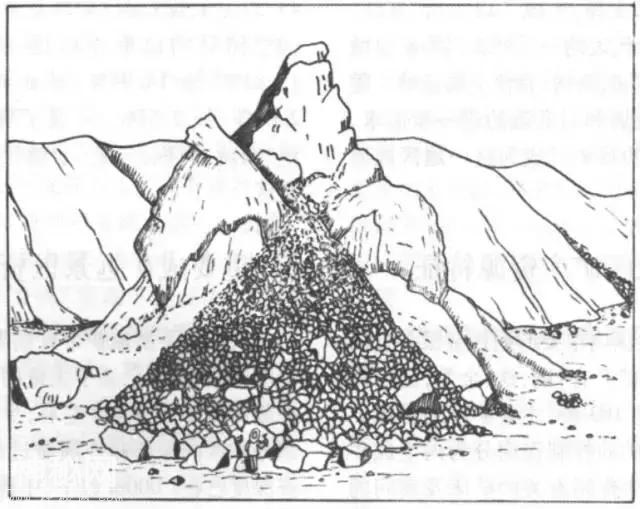

倒石堆





图片来自网络





新疆西准噶尔地区(钟华邦 )

地质现象多姿多彩,在新疆西准噶尔地区的古生代硅质岩组成的石头山中,有时可见到山石组成的倒石堆。
由于重力的影响,底部由许多大石块组成,倒石堆石块向上体积逐渐变小。

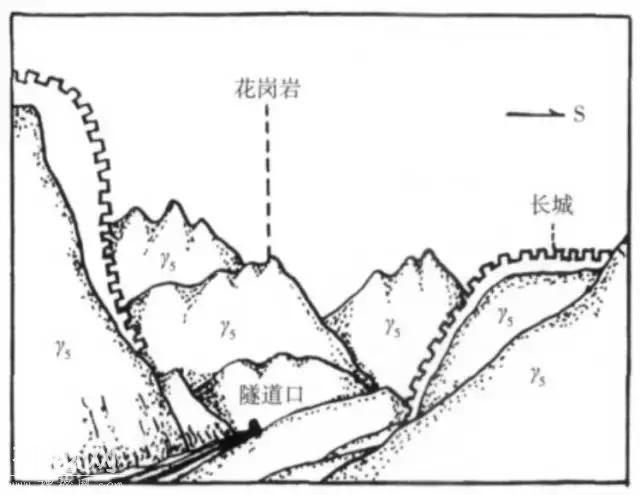

燕山花岗岩





图片来自网络





河北青龙桥地区(钟华邦 )

花岗岩(Granite)是一种由石英、长石及云母等矿物组成的酸性岩浆岩。
花岗岩的种类多种多样,成因也有多种看法。经地质科技人员研究,河北燕山地区花岗岩被命名为"燕山期花岗岩(γ5)"。我国燕山期花岗岩分布很广,与许多大型矿床的形成密切相关。我国许多风景名胜区都是燕山期花岗岩。河北省青龙桥地区的燕山花岗岩呈岩基状产出。

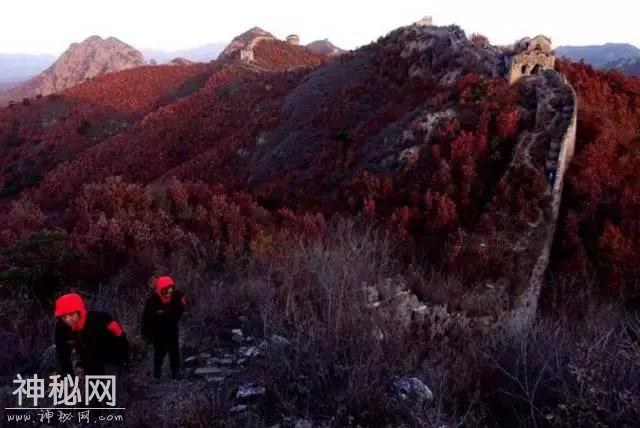

有趣的是:由于燕山花岗岩组成的山势陡峭,古人在花岗岩上修筑的长城令人赞叹!

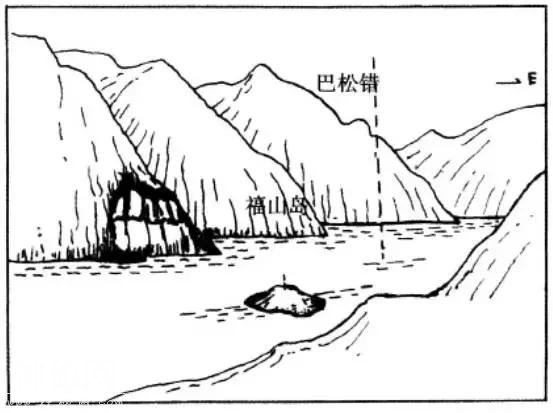

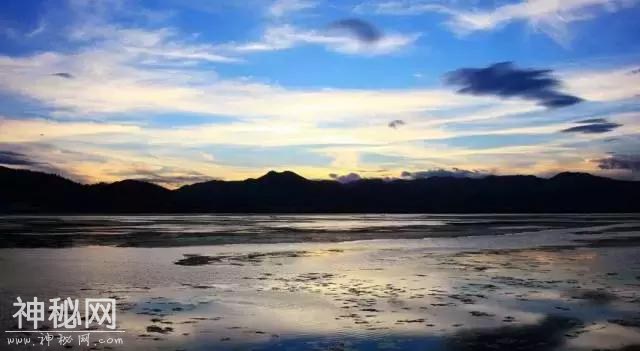

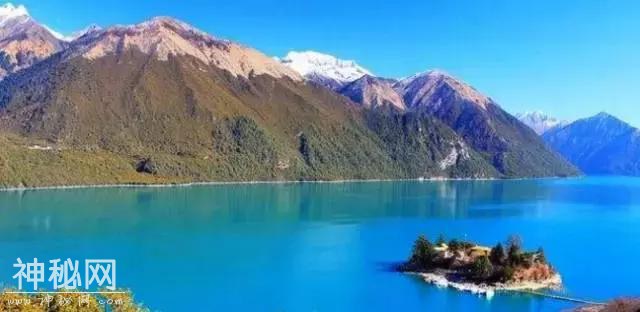

巴松错堰塞湖









西藏林芝地区巴松错(钟华邦 )

堰塞湖(dammed lake)又称埝塞湖、壅水湖等。当河流被山石或松散物阻塞而形成的湖称为堰塞湖。堰塞湖的成因有地震、火山活动等,天然堤坝如决口,堰塞湖便迅速消失,有时形成严重的地质灾害。
西藏林芝地区的巴松错,又名错高湖,藏语中“错”即汉语“湖”的意思。巴松错堰塞湖的形成主要与地震活动有关,是最典型的堰塞湖之一。湖面海拔3469m,水面积25.9平方公里,湖水最深165m。

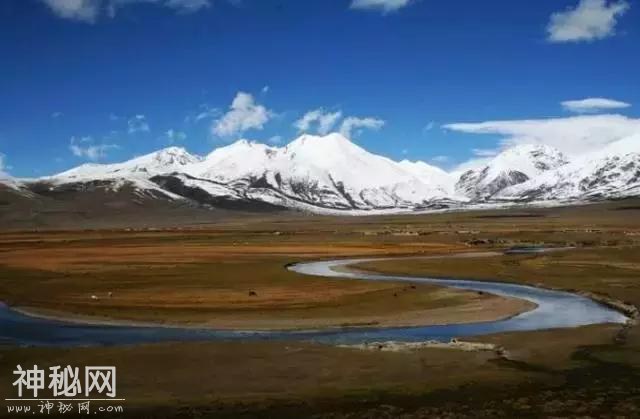

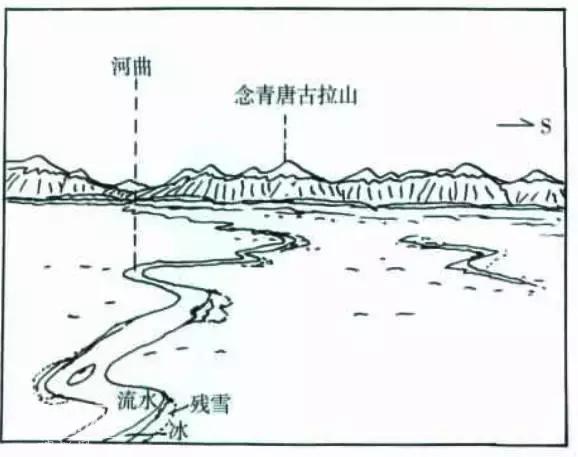

西藏河曲





图片来自网络





西藏当雄地区草原上的河曲(钟华邦 )

河曲(meander)又称"曲流"或"蛇曲",指地势较平坦地区蜿蜒曲折的河道。在"世界屋脊"的青藏高原(海拔4000m以上),经常可以见到许多河曲。
素描图为西藏当雄地区见到的河曲。远处为白雪皑皑的山顶,近处蜿蜒的河曲中是流水,每年4月下旬,河曲流水边还可以见到冰块和残雪。

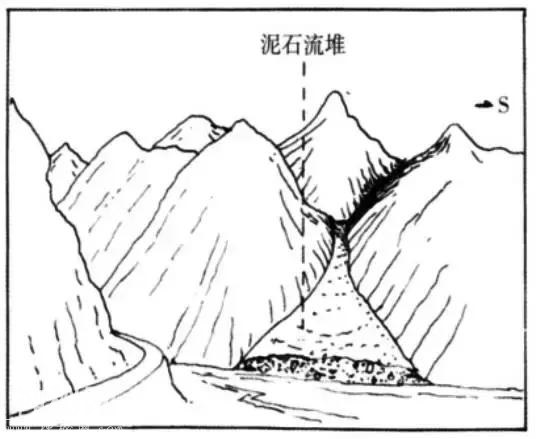

泥石流堆





图片来自网络





西藏林芝地区的泥石流堆(钟华邦 )

泥石流是山区常见的一种地质灾害。我国西藏、四川、云南等省区较发育。泥石流是山区突然爆发、历时短暂,含大量泥沙、石块等物质,并具有强大破坏力的特殊洪流。
在西藏雅鲁藏布江及其支流两侧,经常可以见到泥石流发生后形成的泥石流堆(见素描图)。泥石流堆由泥沙、石块等杂物杂乱无章堆积而成,与上文中提到的倒石堆很容易区别。

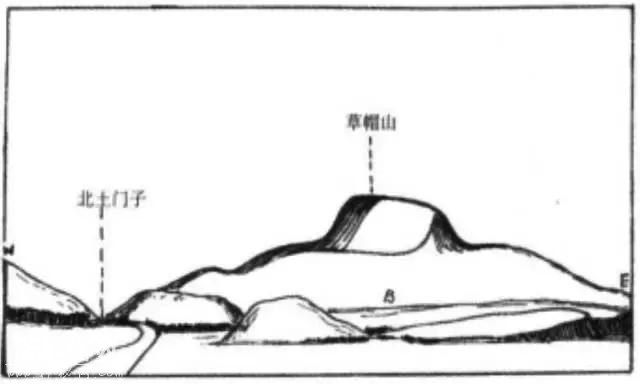

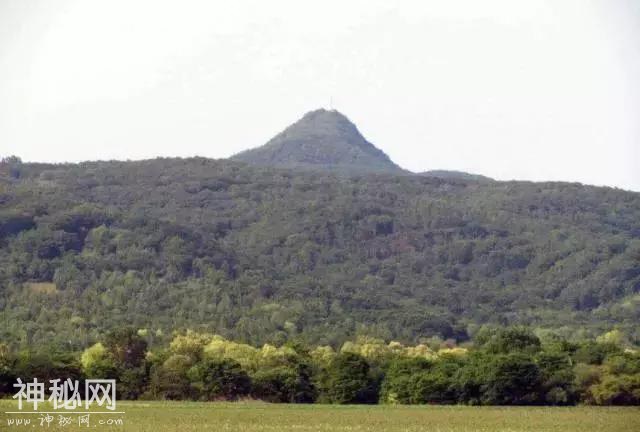

草帽山





图片来自网络





吉林省珲春县春化北门子附近的新生代玄武岩熔岩台地(钟华邦 )

在吉林省珲春县春化北土门子附近,有一些新生代玄武岩熔岩台地,其中草帽山的玄武岩台地最为神奇,它在地貌上形成似一顶有趣的草帽,故俗称草帽山。
近年来,草帽山已开辟称为珲春地区的旅游景点,人们在春化就能远远看到神奇美妙的草帽山,附近山清水秀令人神往。

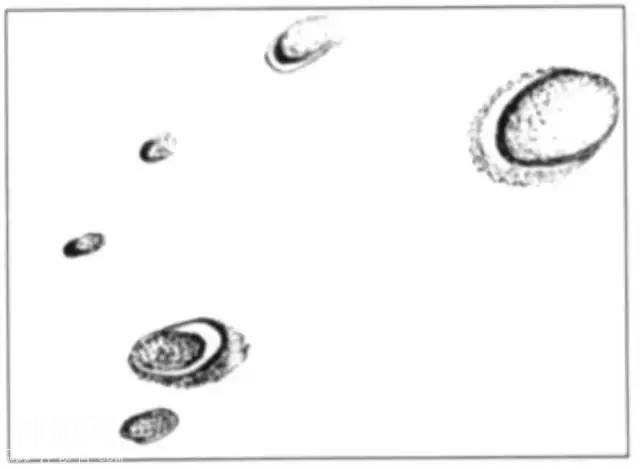

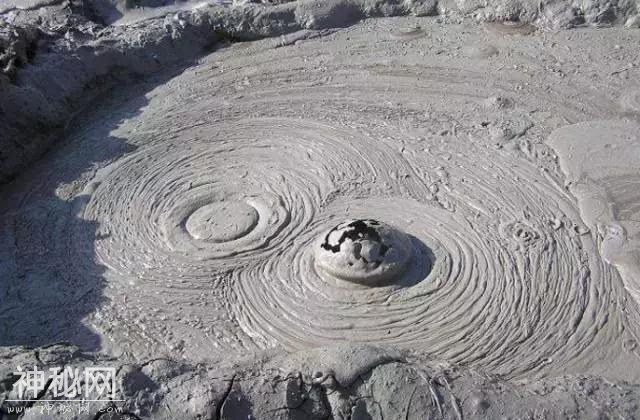

泥火山





图片来自网络





江苏溧阳金山泥火山(钟华邦 )

世界上泥火山的成因多种多样。有与火山活动有关的泥火山,如新西兰罗托鲁阿地区的泥火山等;有与石油、天然气有关的泥火山,如新疆独山子地区的泥火山等;有与浅层天然气有关的小型泥火山,如江苏溧阳金山泥火山群等。
泥火山喷出的不是火,而是气体和水,带出泥浆、砂土等物形成似火山锥或其凹坑。故称其为泥火山。
江苏溧阳金山小型泥火山群分布在一条北东走向的小河中及其附近,在长约1km、宽约几十米的范围内,已发现有几十处喷口,由于许多地区被植被覆盖,推测喷口可达百余米。
背斜山





图片来自网络

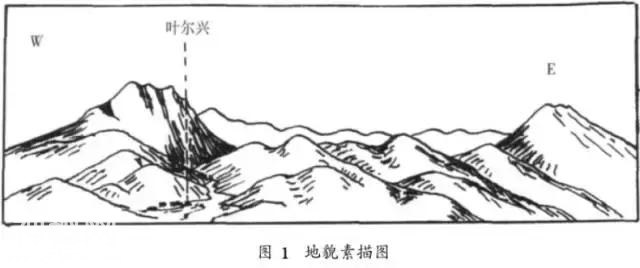

辽宁铁岭叶尔兴背斜山素描图(钟华邦 )





辽宁铁岭叶尔兴背斜山素描图(钟华邦 )

背斜山(Antilinal mountain),指与背斜构造相应的山地,是构造地貌的一个单元(图1)。

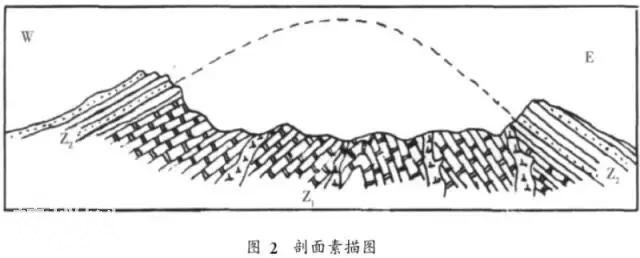

辽宁铁岭叶尔兴背斜是一个典型的褶皱构造背斜,其剖面中,背斜中间(两部)为时代较老的震旦系岩 层,两侧为时代较新的岩层,见图2剖面素描图。
分水岭





图片来自网络

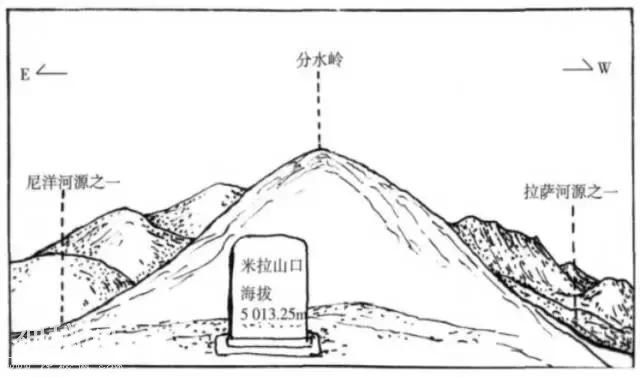

西藏米拉山口分水岭(钟华邦 )

分水岭(Water divide,dividing crest,dividing range)是相邻两个流域之间的山岭,当降水形成的地表径流分别流入山岭两侧的河流。
西藏工部江达县的米拉山口,海拔高程为2013.25m。有趣的是,这里可以看到典型的分水岭。向西看,这里是拉萨河源头之一。向东看,这里是尼洋河的源头之一。


花岗岩地貌





图片来自网络

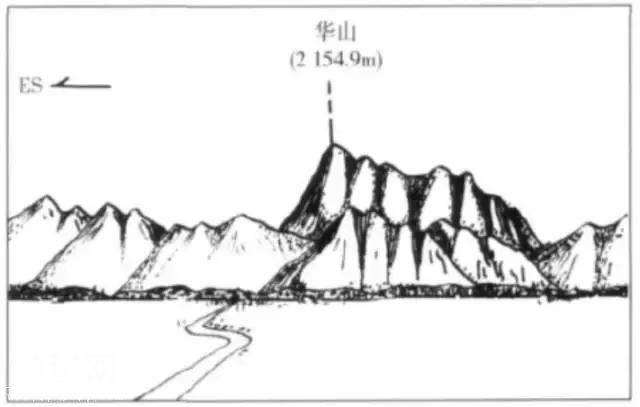

陕西华山花岗岩地貌(钟华邦 )

由花岗岩(Granite)组成的陕西华山,又称为太华山。其主峰海拔高程为2154.9m。
经地质调查后认为:在距今1.66亿年时,花岗岩浆侵入太古代太华群片麻岩中,冷凝后形成华山花岗岩。花岗岩出露东西方向长21km,宽6.6km,面积达1200余km2,呈岩基状产出。
有趣的是:华山多悬崖峭壁,它山势雄伟、奇峰突起、神韵天成,是著名的旅游胜地。

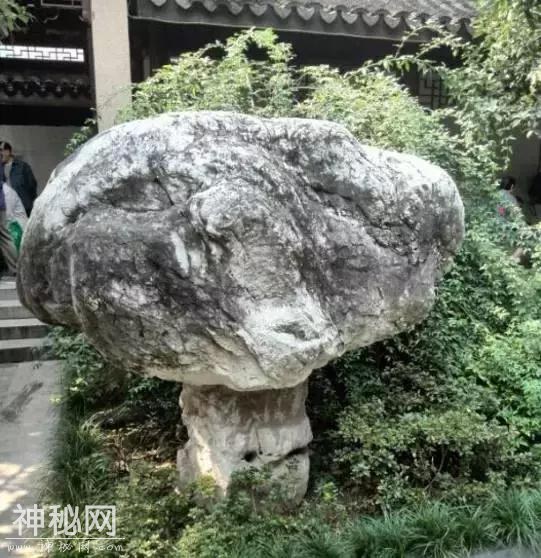

落星石





图片来自网络

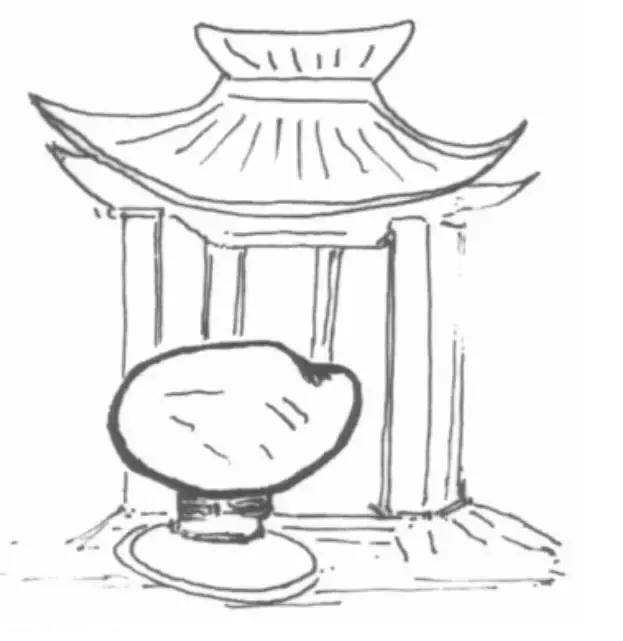

常州落星石素描图(钟华邦)

据《江苏省常州市地名录》记载:人民公园内的落星亭左首有落星石一块,相传是一种陨石,故建一亭名落星亭。
江苏地质科技人员对“落星石”进行考查:石头呈椭圆形,长约 1.6m、宽约1.1m,厚约0.6m。外表灰白色,石质是碳酸盐矿物组成的沉枳岩。石头上无熔壳、气印等陨石常见特征。专家研究后认为:这块“落星石”不是陨石。至于是否另有一块真正的陨石,至今仍是个谜。
江苏省是我国发现陨石最多的省。南京地质博物馆、紫金山天文台等单位均有陨石陈列或展出。


超基性岩体

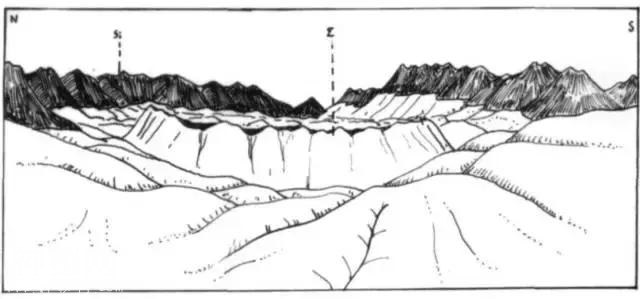

新疆唐巴勒地区超基性岩体地貌(钟华邦)





新疆西准噶尔地区的超基性岩体(钟华邦)

在新疆西准噶尔地区的超基性岩体,由于围岩古生代硅质岩易遭受风化作用,在地貌上位于低处。新疆唐巴勒超基性岩体地貌景观图中的硅质岩在高处,而超基性岩体在低处。这是由于硅质岩含二氧化硅高,而超基性岩二氧化硅含量较低的缘故。

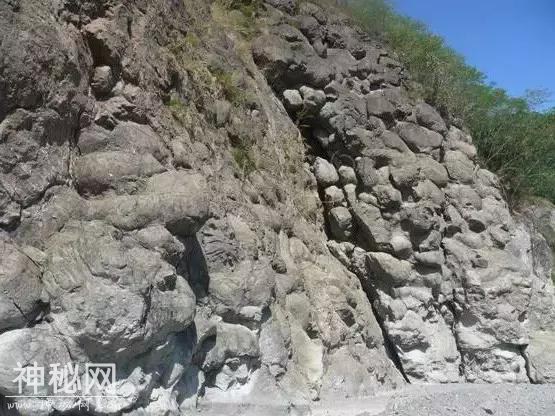

枕状熔岩





图片来自网络

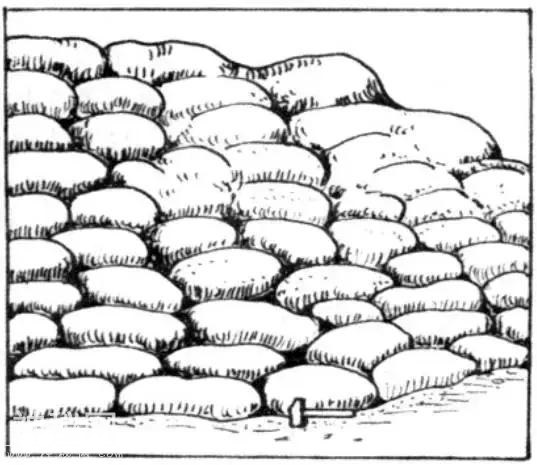

新疆唐巴勒南部枕状熔岩(钟华邦)

在新疆唐巴勒超基性岩体南部围岩中,见到有许多有趣的“石枕头”。长几十厘米至lm左右,宽几十厘 米。有时边部还见冷凝边。敲开石头后,可见明显的气孔构造。这是一种由玄武岩组成的枕状熔岩。一般认为这是玄武熔浆在水下溢出时形成的。
断陷湖





图片来自网络

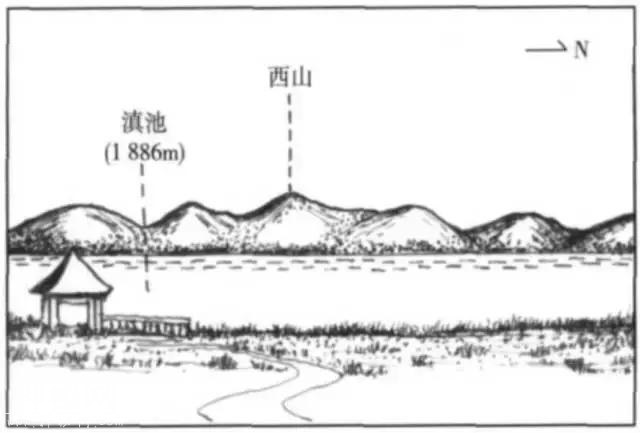

云南昆明滇池断陷湖(钟华邦)

断陷湖(Sag pond)主要是由断裂构造形成的。昆明 滇池主要是喜山期构造运动后形成的断陷湖。主要是近南北向的西山大断层东侧下降后积水成湖。湖面积约 300km2。平均水深4.4m左右。湖面海拔高程为1886m 左右。
滇池又称昆明湖,古称滇南泽。有趣的是,西山的岩 石主要由古生代石灰岩等组成。有人认为滇池西山在地 貌上似一“睡美人”。滇池中常见有成群水鸟飞翔,湖边大观楼公园四季花升不断,风景如画,是到昆明旅游的景点。

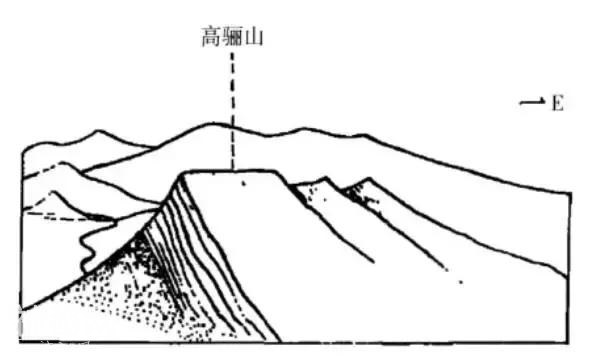

单面山





图片来自网络





江苏句容高骊山单面山(钟华邦)

江苏句容的高骊山为单面山(Cuesta,monoclinal mountain),是单斜构造上的山地。
单面山的特征是山体沿岩层走向延伸,两坡不对称,一坡陡而短,一坡缓而长。
高骊山为地层高骊山组创名地。朱森在1931年所创高骊山砂岩一名演化而来,创名剖面在句容高骊山南坡。

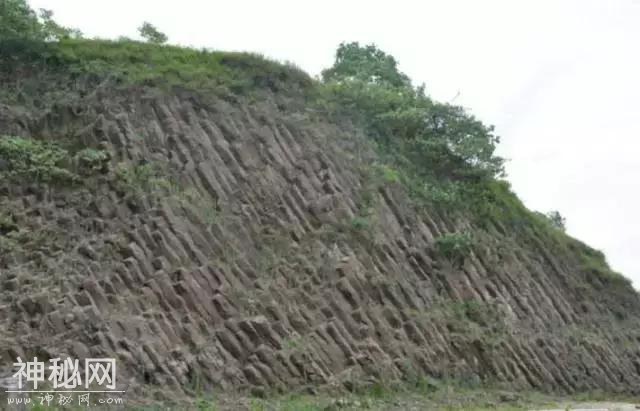

柱状节理


图片来自网络

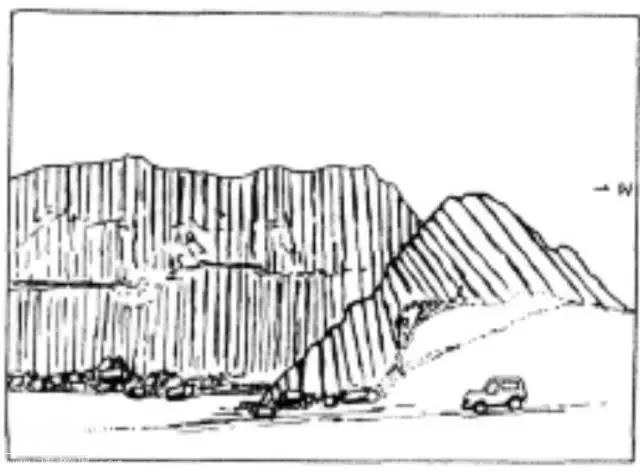

江苏六合桂子山石柱林(钟华邦)

江苏新生代盱眙——六合火山岩带的六合火山岩群之中,已经发现桂子山、瓜埠山、乌山、捺山等多处火山通道形成的“石柱林”,其中桂子山已建成国家地质公园。
这些石柱由含撖榄岩等包裹体的玄武岩组成。石头呈灰绿至墨绿色,石柱是玄武岩浆冷凝时形成的柱状节理。

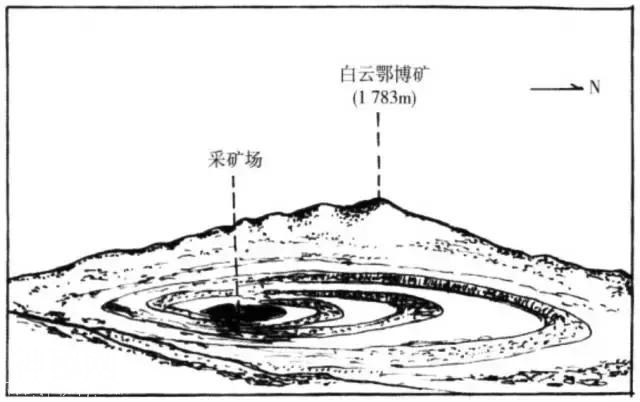

内蒙古白云鄂博矿





图片来自网络





内蒙古白云鄂博矿(钟华邦)

内蒙古白云鄂博矿闻名国内外。自1927年地质队员丁道衡等发现铁矿开始,地质科学研究不断发展。最初大胆估计储量为3400万t,现探明铁矿储量已达14亿t。
目前已发现矿石中赋存有71种元素、 170余种矿物。其中发现“白云矿’、“鄂博矿”等十几种新矿物。探明的稀土矿储量雄居世界榜首。
白云鄂博主矿海拔高达1783m.1957年开始露天开采,现年产铁矿石达1200万t。
现在地表已大变样,出现深达数百米的“人造天坑”,而附近的包头市,是一座现代化的美丽新城。
以上资料搜集自网络,整理:小矿君,责编:谢涛,仅供学习交流之用!


本文版权归原作者地质知识科普中心所有,如有侵权请联系管理员删除,原文地址:https://m.toutiao.com/i6731697608084947468/
