野外地质现象是繁杂纷乱的，我们要用地质素描或者地质摄影真实地记录它们，必须加以选择，分清主次。地质素描在决定取舍，突出地质内容方面较为自由。地质摄影由于受光线、地质体出露等条件的限制，有时候不容易拍摄到理想的照片。目前，很多高科技应用到地质领域，但是素描作为地质基本功，学习它仍然是地质人必不可少的一门课程！
本期，《自然资源之声》节选由地质出版社1979年出版发行的《野外地质素描》一书中的内容，分享给大家。虽然已过40年，书中内容仍有指导意义！

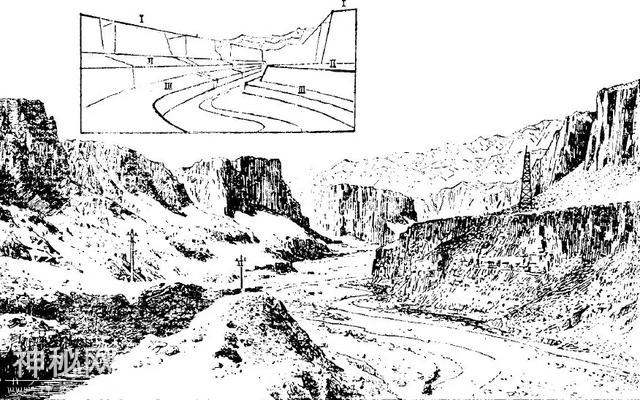

甘肃玉门老君庙石油河的三级阶地照片

甘肃玉门老君庙石油河的三级阶地素描图


剖面素描


地形与剖面相结合，使地质内容更加明显突出，这是野外地质工作中比较普遍应用的一种素描形式。

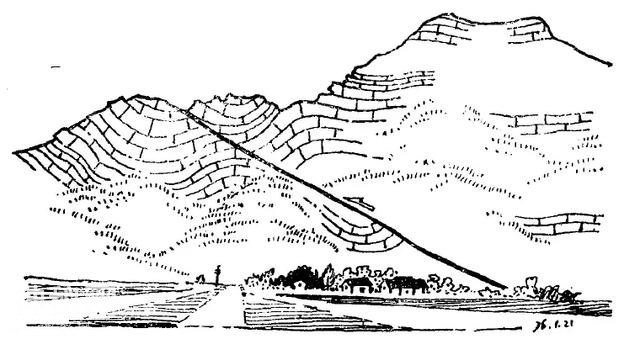

广东三水禾生坑风山泥盆纪灰岩中发育的逆断层和褶皱（1976年1月21日）

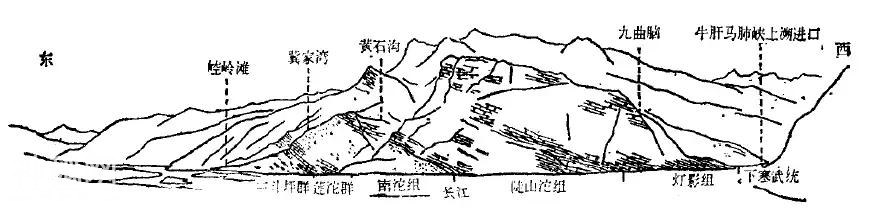

黄陵背斜西翼冀家湾-九曲脑间震旦系剖面素描图

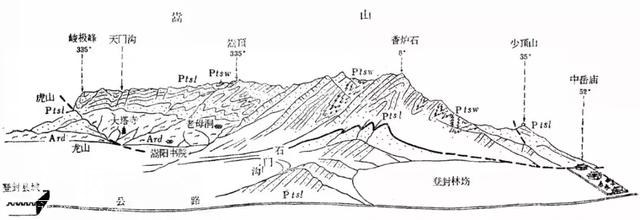

河南登封嵩山构造素描 马杏垣


地景素描
地景素描在我们观察视域内所描述的地质现象范围较大，地质体在地面所组成的地景层次较复杂，描绘前必须进行认真的观察、分析、比较和归纳，从中理出规律，然后确定构图，正确的处理透视关系、块面关系和光、影、明暗对比关系，运用合理的线条，达到准确的描绘！

新疆孚远三台南烧房沟缓倾斜岩层形成的地貌

湖北宜恩长潭河由古生界地层组成的向斜远景

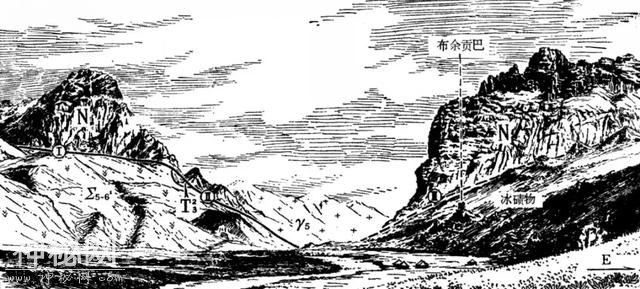

西藏曲松县布余地区雅鲁藏布江断裂景观

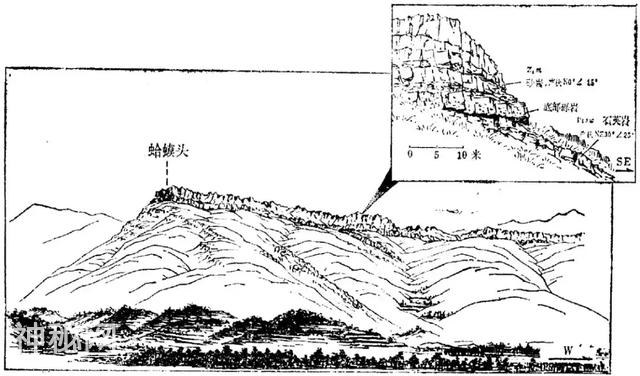

河南登封元古界嵩山群五指岭组与震旦系马鞍山组之角度不整合接触

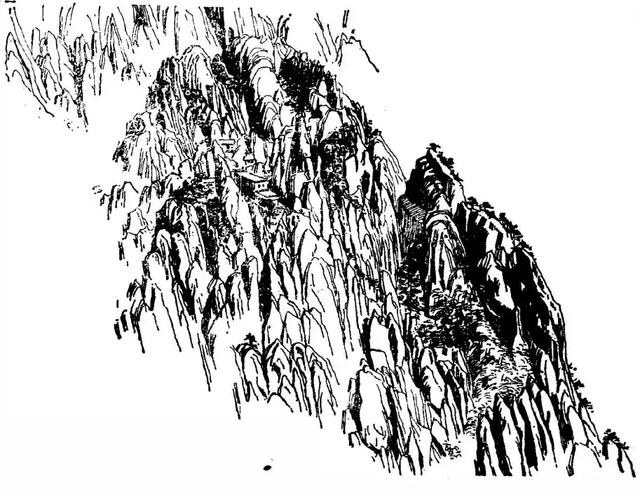

安徽黄山由黄山花岗岩形成的玉屏峰

云南丽江石鼓金沙江河曲

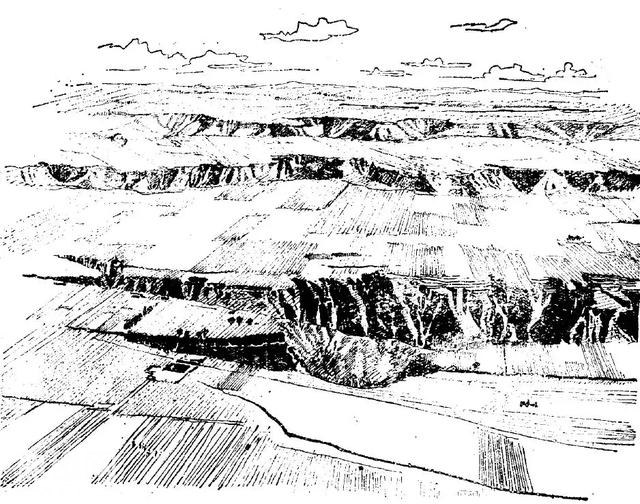

甘肃东部的黄土塬

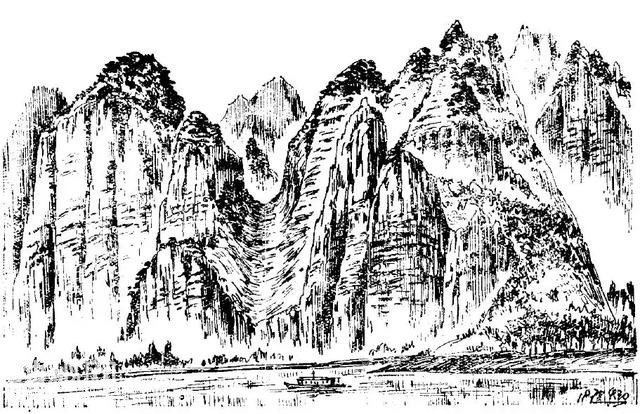

广西桂林岩溶地貌

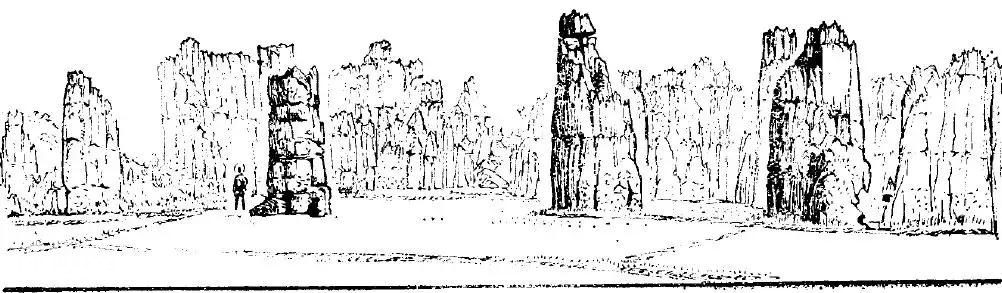

云南路南石林

珠穆朗玛峰地区的冰斗① 和冰芽②

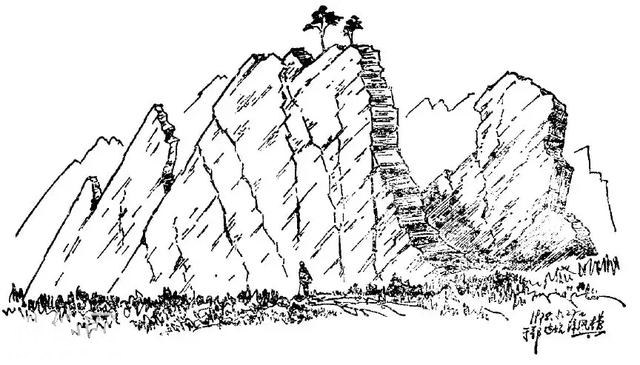

湖北建始凉风槽直立的云台观石英砂岩层

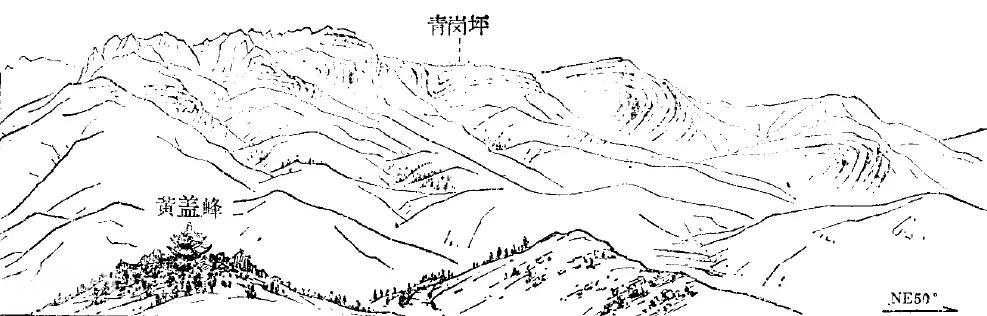

由黄盖峰西望嵩山之元古界石英岩组成的同斜倒转褶皱


露头素描
这类素描描绘的地质现象规模较小，往往是一些微地貌，小构造或者较大构造的局部等。描绘得精细或者简单可根据露头的情况及野外工作的时间而确定

河南嵩山元古界石英岩中的滨海相交错层理

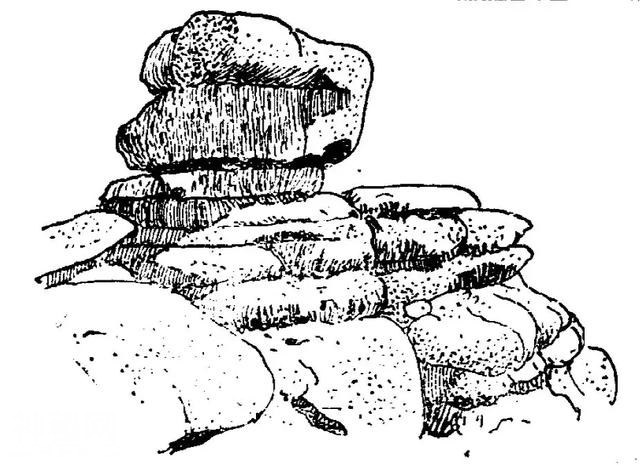

花岗岩露头

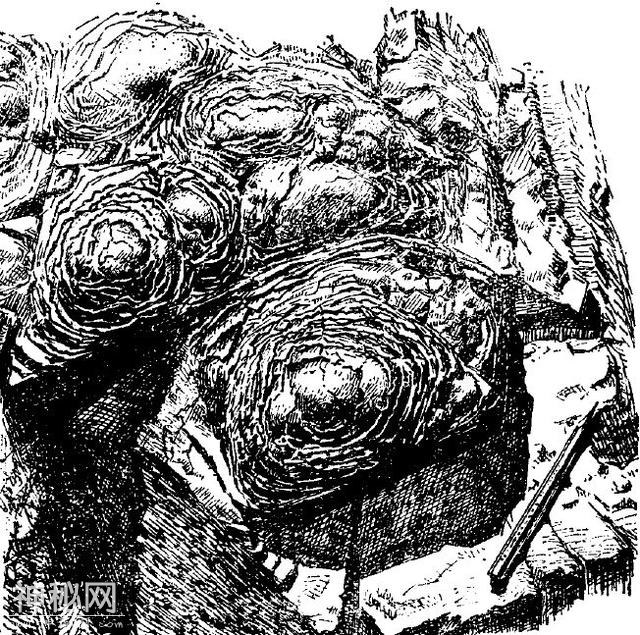

辉绿岩中的球形风化

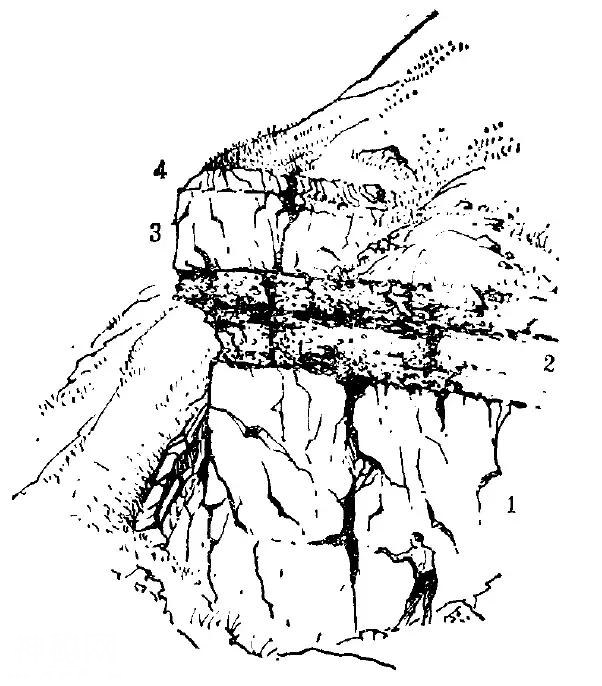

北京香山岩层露头
1-厚层砂岩；2-砾岩；3-中厚岩砂岩；4-中薄层砂岩

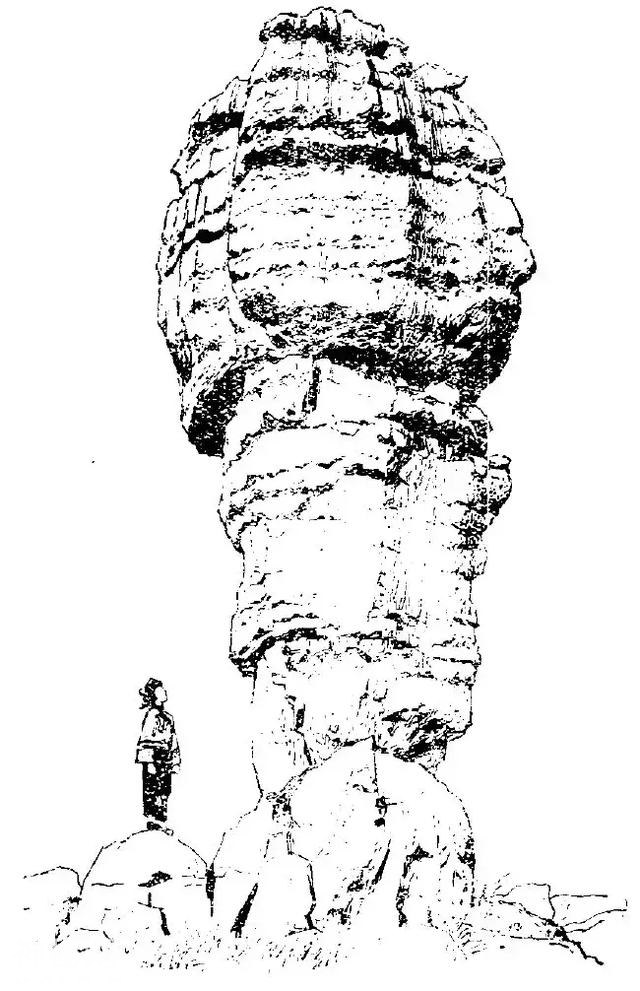

云南路南岩溶石柱

广东三水灰岩中形成的向斜构造

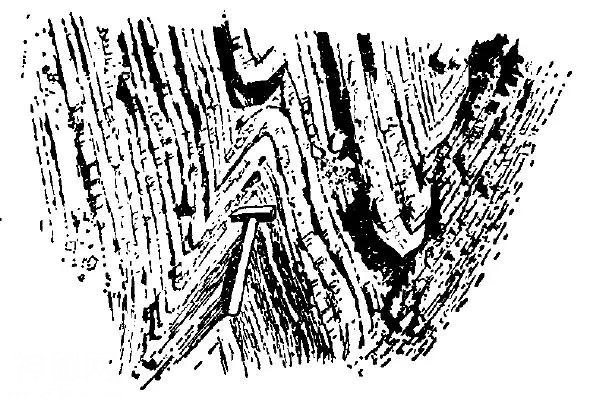

河北宣化薄层砂岩组成的尖棱褶皱

河南登封蛤蟆头南坡石英岩中的紧密褶皱

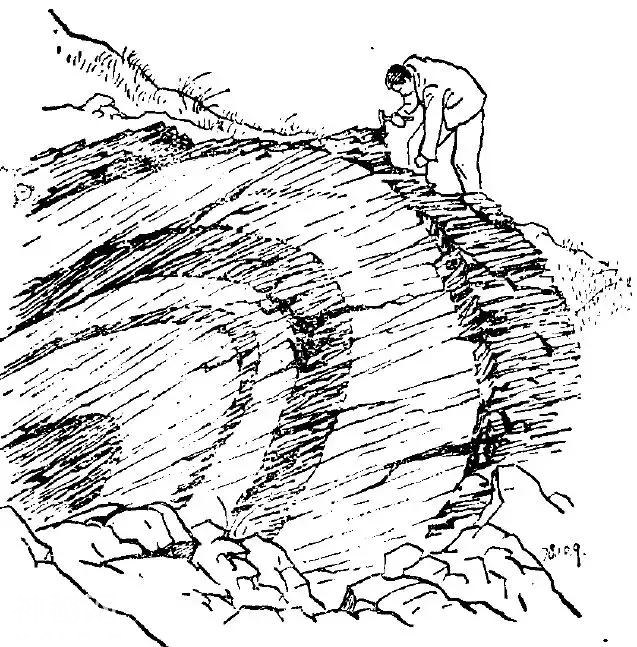

广东英德波罗坑由变质砂岩组成的倾伏背斜

广东马坝石炭系泥质岩中倒转背斜内发育的轴面劈理
标本素描
包括矿物标本、岩石标本、构造标本及古生物标本等素描，此类素描由于表达内容的需要，在素描手法上要求精细入微。

鳞木化石

河北张家口珍珠岩

山西大同第四纪火山的纺锤形火山弹

河北滦平岔道口水下凝灰岩磨光面

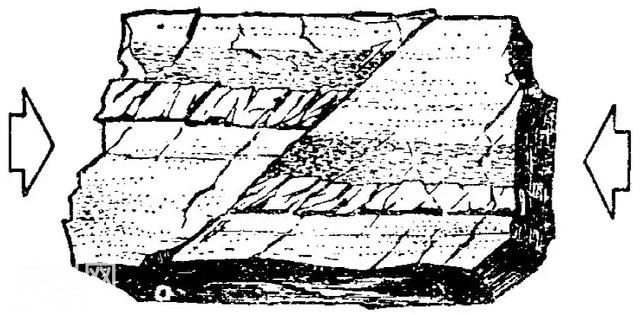

构造标本

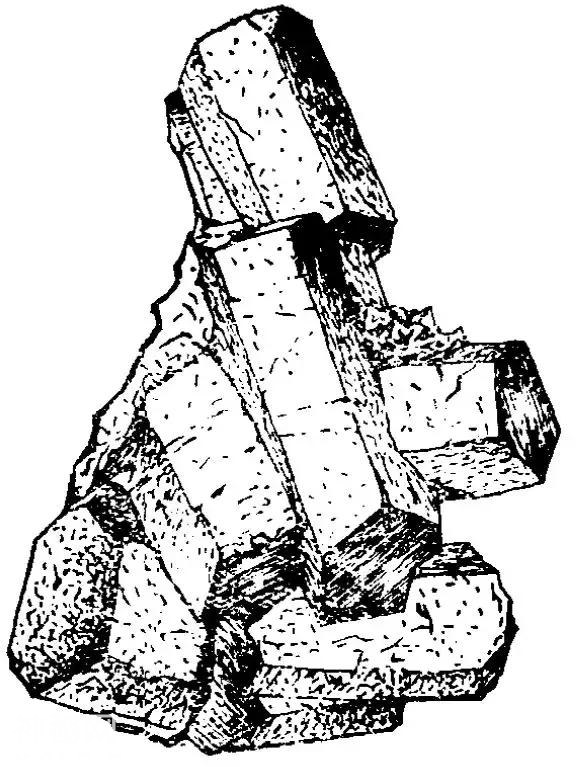

正长石晶型

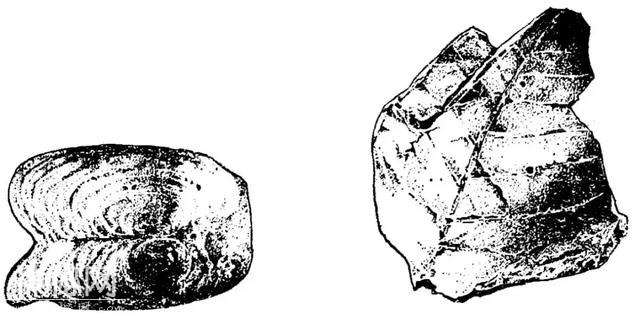

广东阳春二叠纪龙潭煤系中的化石
