AutoCAD Civil 3D包含四个工作空间，他本身是一个工作空间，还包含：

1.草图与注释

这个工作空间和AutoCAD完全一样，只是名字换了而已。

2.三维建模

这个属于实体和曲面编辑类，像Revit族或者体量一样，可以进行拉伸，放样，空心拉伸等，同时，也可以像在Revit中赋予相关材质，这是因为在AutoCAD Civil 3D中主要侧重于曲面编辑，而一些材质还是要在三维建模中赋予。

3.规划与分析

这个功能是非常强大的，类似于AutoCAD Map 3D，主要是地形图的处理，以及路线的导出与其他软件进行交互。

地质模型创建——2种方法

工程的开展地勘先行，常规的地质勘测点需要RTK先放点，再进行钻探，得出不同地层并标记。地质勘查院有专门的理正勘察设计软件成图。今天，我先讲通过AutoCAD Civil 3D进行地质模型的创建。

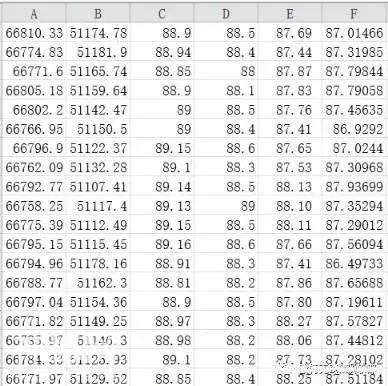

首先，一般勘测单位会给出勘测报告，包含坐标及深度，这个就是需要的（X,Y,Z）。将其整理成excel表格，方便AutoCAD Civil 3D导入。

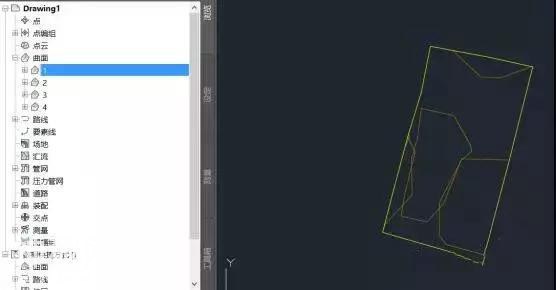

接下来将数据导入到AutoCAD Civil 3D形成4个曲面。

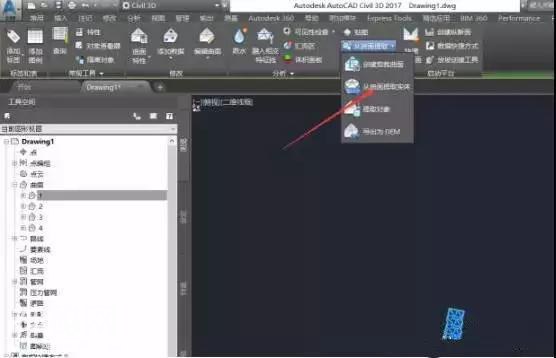

然后选择其中一个曲面

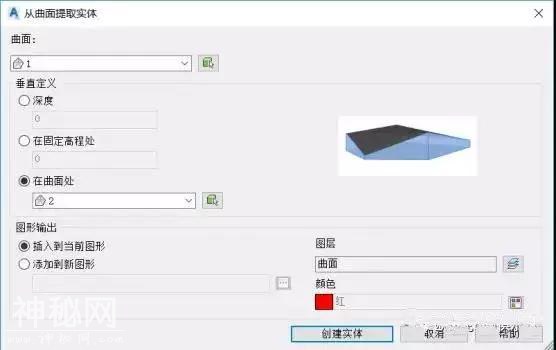

进入实体选项卡创建。

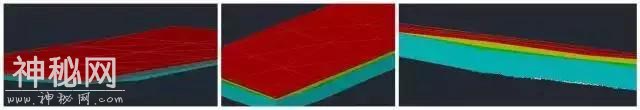

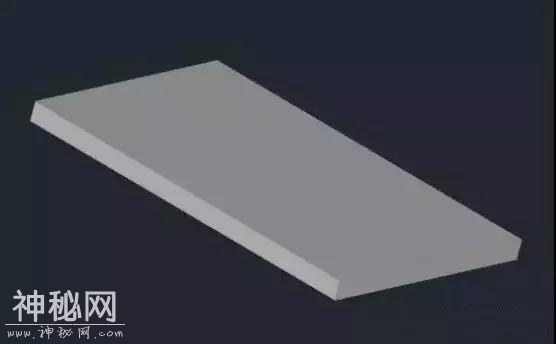

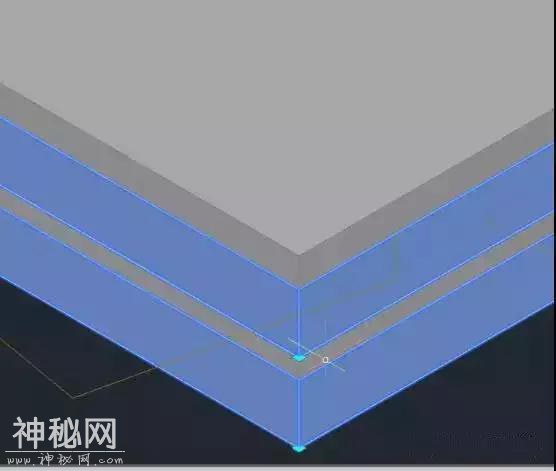

第一个实体生成了，红色实体，以此类推。

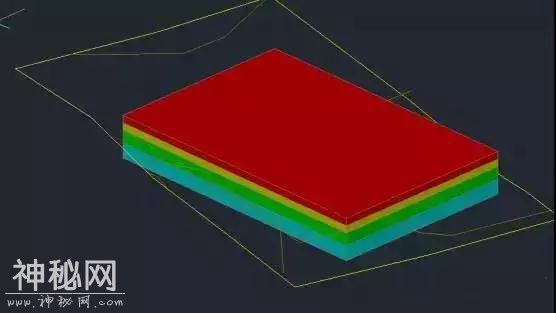

一个完整的地质模块就这样出来了。

布尔运算法

首先，载入4个曲面，显示方式为等高线。

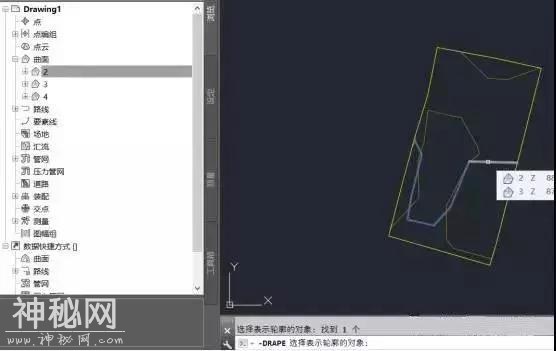

接下来，打散等高线，选择打散的等高线，在命令行中输入-drape，回车

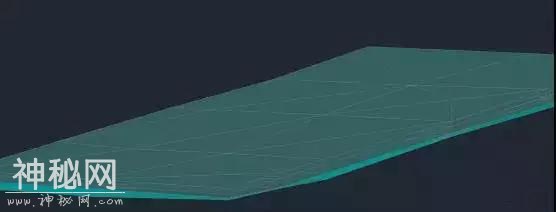

生成体量，依次操作2，3，4曲面

在三维建模下，显示4个体量，这些体量之间存在交叉关系，可以通过布尔运算进行求差。

这个是有交叉的，可通过体量差集进行修剪。

在体量上，右击、布尔、求差，得到上部分，再在其上右击，转换为三维实体，这样的话可以将颜色赋予给三维实体，增进可视化。

最终四个体量全部转化为三维实体，并赋予颜色。
